同轴导播雷达物位计和外贴式液位计对比

液位测量是工业生产中的一项重要技术，涉及到各种液体和固体的储存、输送、加工等过程。液位测量的方法有很多，其中非接触式液位测量具有安全、可靠、方便等优点，逐渐成为主流的测量方式。本文将以同轴导播雷达物位计和外贴式液位计为例，介绍它们的工作原理、优缺点和应用场景。

同轴导播雷达物位计

同轴导播雷达物位计是利用导波原理来测量液位的仪器，它的探头是一根同轴导波管，沿导波管发射和接收微波脉冲，根据脉冲的行程时间来计算液位。同轴导播雷达物位计的测量原理。

同轴导播雷达物位计具有以下优点：

- 测量精度高，抗干扰能力强，适用于高温、高压、腐蚀性、粘稠性等复杂条件下的物位测量。

- 可以测量液体和固体的物位，也可以测量界面和容积。

- 可以在简单储罐中，在腐蚀性介质中或严重粉尘应用中测量。

- 调试简单、无故障操作方式，节省时间和成本。

同轴导播雷达物位计也存在以下缺点：

- 安装要求较高，需要垂直安装在储罐上，导波管内径、壁厚、平衡孔等参数有严格规定，还需要安装反射板和校验环。

- 价格较高，一般在几千元到几万元不等。

- 对介质的介电常数有一定要求，介电常数过低或过高都会影响测量效果。

同轴导播雷达物位计适用于以下场景：

- 煤炭行业，可以用于测量煤仓、煤粉仓、煤泥池等物位，避免粉尘干扰和堵塞。

- 钢铁行业，可以用于测量高炉、转炉、电炉等的物位，耐高温、高压和强电磁干扰。

- 冶金行业，可以用于测量铝液、铜液、锌液等的物位，耐高温、高压和强腐蚀。

- 水泥行业，可以用于测量水泥仓、石灰仓、石粉仓等的物位，避免粉尘干扰和堵塞。

- 电力行业，可以用于测量锅炉水位、汽包水位、凝汽器水位等，耐高温、高压和强电磁干扰。

- 半导体行业，可以用于测量各种化学品的物位，如硅酸盐、硫酸盐、氢氟酸等，耐强腐蚀和低介电常数。

- 水利行业，可以用于测量河流、湖泊、水库等的水位，避免波动干扰和漂浮物影响。

- 环保行业，可以用于测量污水处理厂的污泥池、沉淀池、曝气池等的物位，避免泡沫干扰和结垢影响。

- 煤化工行业，可以用于测量合成氨装置的氨罐、尿素装置的尿素罐等的物位，耐高温、高压和强腐蚀。

- 石油化工行业，可以用于测量储罐区的原油罐、成品油罐等的物位，避免挥发性气体干扰和静电影响。

外贴式液位计

外贴式液位计是利用超声波测距原理来测量液位的仪器，它的探头是一个声呐传感器，安装在容器底部的外壁处，发射和接收超声波信号，根据信号的行程时间来计算液位。外贴式液位计的测量原理

外贴式液位计具有以下优点：

- 安装方便，不需对被测容器开孔，不影响生产，适用于易燃易爆有毒等危险介质、强酸、强碱及各种纯净液体的液位测量。

- 采用领先的数字信号处理技术，避免了容器壁厚的影响，实现了对密闭容器内液位高度的真正非接触罐外测量。

- 采用两线制设计，低功耗，更安全。传感器实现了非接触或非渗透测量，提高了探头对恶劣工艺条件的电阻。

- 采用DSP芯片技术的嵌入式应用，使精度更准确，仪器更智能化。易于安装和按钮校准。

外贴式液位计也存在以下缺点：

- 测量误差较大，受容器壁厚、介质粘度、气泡、悬浮物、沉积物等因素的影响，

对被测介质温度有一定要求。

- 不能测量固体或粉尘类物料的物位。

- 对被测介质动力粘度有一定要求。当动力粘度大于30 mPa.S时不能测量。

外贴式液位计适用于以下场景：

- 化工行业：可用于各种酸碱盐溶液及其他化学品如甘油、乙二醇、丙烯酸等的液位测量，避免接触式仪器的腐蚀和污染。

- 食品行业：可用于各种食用油、饮料、牛奶、啤酒等的液位测量，保证卫生和安全。

- 石油行业：可用于各种原油、成品油、液化气等的液位测量，防止火灾和爆炸。

- 制药行业：可用于各种药液、溶剂、乳剂等的液位测量，保证质量和纯度。

- 水处理行业：可用于各种水箱、水塔、水池等的水位测量，控制水压和水量。

同轴导播雷达物位计和外贴式液位计的对比

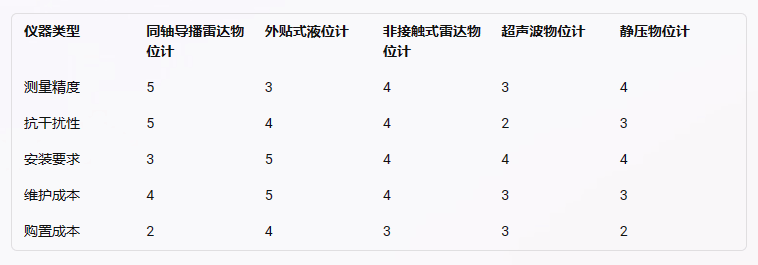

为了更直观地比较同轴导播雷达物位计和外贴式液位计的性能和特点，我们可以将它们与其他常见的非接触式液位测量仪器进行对比。下表列出了几种常见的非接触式液位测量仪器，并对它们进行了评分（1分为最差，5分为最好）。

同轴导播雷达物位计在测量精度和抗干扰性方面具有优势，但在安装要求和购置成本方面较差。外贴式液位计在安装要求和维护成本方面具有优势，但在测量精度和抗干扰性方面较差。非接触式雷达物位计在各方面都表现平均，没有明显的优势和劣势。超声波物位计在安装要求方面较好，但在抗干扰性方面较差。静压物位计在购置成本方面较差，在其他方面表现一般。

结论

同轴导播雷达物位计和外贴式液位计是两种非接触式液位测量仪器，它们各有优缺点和应用场景。同轴导播雷达物位计适合于高精度、高难度的物位测量，但安装要求较高，价格较高。外贴式液位计适合于简单、安全的液位测量，不能测量固体或粉尘类物料。用户在选择时应根据自己的实际需求和条件，综合考虑各种因素，选择合适的仪器。
