变压器油枕液位计工作原理以及应用

变压器是电力系统中不可缺少的设备，它可以实现电压的升降和电能的传输。变压器在运行过程中，会产生大量的热量，导致绝缘油的温度升高和体积膨胀。为了保证变压器内部的油位稳定，防止油溢出或空气进入，需要在变压器上安装一个储油装置，即油枕。油枕是一个圆筒形的容器，与变压器油箱通过管道相连，可以实现油位的自动调节和补偿。油枕内的油位高度反映了变压器内部的温度和负荷情况，对于变压器的运行和维护具有重要意义。

为了准确地监测和控制变压器油枕内的油位高度，需要使用一种专门的仪器，即油枕液位计。油枕液位计是一种用于测量密闭容器内液体高度的仪器，它可以实现对油枕内油位的非接触测量，无需对油枕开孔，安全可靠，操作方便。油枕液位计有多种形式，如声呐式、磁力式、管式等，不同形式的油枕液位计有各自的优缺点和适用范围。本文将介绍声呐式---便携式油枕液位计的原理、特点和应用，并推荐一家专业的变压器油枕液位计厂家。

便携式油枕液位计

便携式油枕液位计是一种利用超声波反射原理测量油位高度的仪器，它由声呐传感器、信号处理器和显示器组成。声呐传感器吸附于油枕外壁的正下方，发出超声波信号，当信号遇到油面时产生反射，反射信号被传感器接收，经过信号处理器计算出油面距离传感器的距离，即为油位高度。

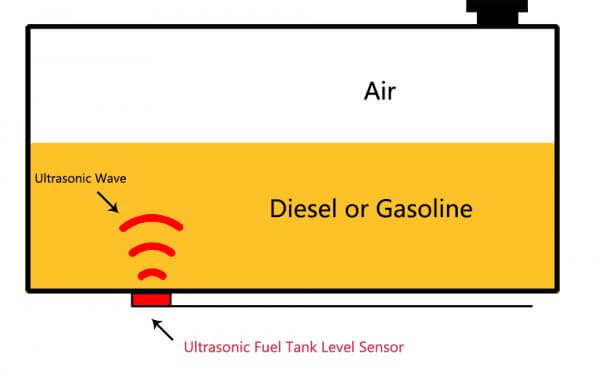

图1 声呐式油枕液位计原理示意图

便携式油枕液位计的优点是测量精度高，不受气泡、泡沫、水蒸气等干扰因素的影响，可以与DCS系统连接实现远程监控。便携式油枕液位计的缺点是需要对油枕外壁进行清洁和消磁处理，以保证信号的传输质量。

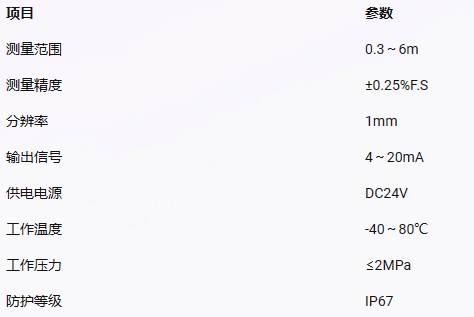

便携式油枕液位计适用于各种形状和材质的密闭容器内液体高度测量，如变压器、储罐、锅炉等。声科电子公司生产的便携式油枕液位计就是一种声呐式油枕液位计 ，它可以检测水、油、化学品、粘液等液体的液位，并具有自动温度补偿功能。便携式油枕液位计的技术参数见图1。

便携式油枕液位计在南方电网中的应用

便携式油枕液位计在南方电网220kV变电站主变压器上进行了应用试验 ，试验结果表明该传感器能够准确地反映出主变压器内部绝缘油温度和负荷情况。
