在工业过程测量领域，雷达液位计凭借其非接触、高精度、维护量小的优势，已成为液位测量的主流技术。尤其在工况复杂、要求严苛的化工、冶金、电力等行业，雷达方案往往是首选。然而，在实际工程应用中，一个尴尬的现象屡见不鲜：雷达液位计虽然安装到位，测量数据却始终无法赢得工艺人员的信任，甚至被“束之高阁”，仅作参考。

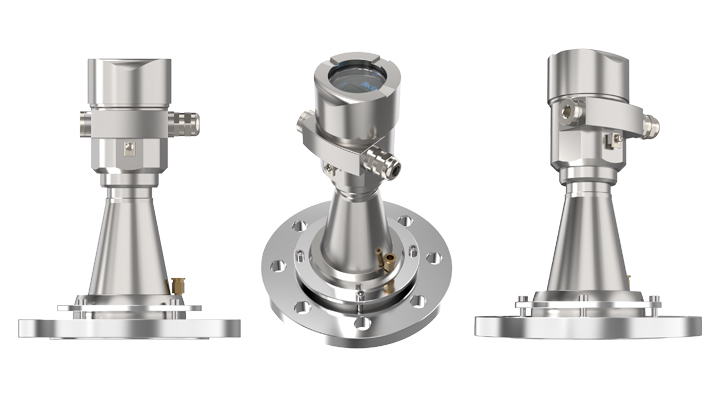

本文将从选型、安装与工况匹配的视角，结合真实的化工项目案例，剖析雷达液位计现场表现不佳的深层原因，并介绍陕西声科电子科技有限公司推出的80GHz调频连续波雷达物位计（SK-R800T系列） 如何凭借其先进技术解决这些痛点，为技术人员提供一套可落地的选型与调试指南。
一、案例回顾：数据跳变，控制回路“不敢投”
某精细化工企业新建一座溶剂储罐，用于存放甲醇/乙醇混合介质。储罐高度8米，顶部有搅拌器、加热盘管等内件。项目初期选用了一台某品牌26GHz脉冲型雷达液位计，主要依据为：
量程10米，满足要求；
精度±5mm，符合工艺需求；
输出4-20mA+HART信号，与DCS系统兼容。
然而，投用后现场反馈典型问题：
液位数值跳变明显，尤其在搅拌器启动时；
趋势曲线呈锯齿状，无法用于自动调节进料阀；
操作人员被迫将控制模式切为手动，雷达数据仅作为“参考指示”。
仪表人员反复核查：供电正常，通信无误，参数设置看似合理，但测量效果始终不理想。问题究竟出在哪里？
二、误区剖析：选型假设与现场实际的脱节
该案例的选型逻辑看似严谨，却忽略了三个关键维度——介质特性、天线结构与安装环境。这正是许多雷达液位计现场“水土不服”的根本原因。
1. 介质特性被“想当然”
雷达测量依赖电磁波反射，反射强度由介质介电常数（DK）决定。甲醇（DK≈24）虽属高反射介质，但储罐内存在以下变数：
挥发蒸汽：介质表面易形成蒸汽层，对高频脉冲产生衰减；
泡沫干扰：进料搅动产生泡沫，泡沫对雷达波有吸收和散射作用；
介电梯度：蒸汽与液体界面形成介电渐变，影响脉冲反射位置。
传统26GHz脉冲雷达在泡沫、蒸汽环境下，回波往往不稳定。而陕西声科电子SK-R800T系列采用80GHz FMCW技术，波长更短（约3.75mm），能量更集中，能够有效穿透蒸汽层和泡沫，识别真实液位。其±2mm高精度确保了即使在复杂介质表面也能获得稳定可靠的测量值。
2. 天线结构选型不当
该项目罐顶空间有限，安装接管高度仅150mm，但选用了大口径喇叭天线。喇叭天线虽然量程大，但波束角较宽，在短距离内极易打到罐壁和内部构件，引入大量虚假回波。
正确的做法应选用窄波束天线。SK-R800T提供多种天线选项，其中PTFE透镜天线的波束角可低至±1.9°（根据天线尺寸不同，有±4°、±2.9°、±1.9°可选），有效减少罐内干扰。同时，其PTFE接液材料具有优异的耐腐蚀性，适用于化工介质。对于有特殊安装角度需求的场合，还可选用万向法兰连接，通过调整探头方向（最大允许角度10°）使波束垂直指向物料表面，进一步优化测量。
3. 安装环境未充分评估
储罐内部并非“理想空腔”，搅拌器叶片、加热盘管、支撑梁等均是强反射体。传统宽波束雷达难以规避这些干扰。而SK-R800T凭借窄波束和强大的软件算法，可通过合理选择安装位置（如偏离搅拌器中心），并利用其虚假回波抑制功能，在软件层面“学习”并过滤固定干扰。用户可通过LCD屏或蓝牙APP（Radar Me） 直观查看回波曲线，精准设置抑制区间。
三、纠偏过程：重新选型与调试，声科电子SK-R800T登场
在项目整改阶段，技术人员未再盲目调参数，而是对选型逻辑进行复盘，并引入了陕西声科电子SK-R800T 80GHz FMCW雷达物位计。
重新评估介质特性：确认存在泡沫及蒸汽，决定选用80GHz FMCW技术，充分发挥其穿透优势。
调整天线类型：选用SK-R800T透镜天线型（PTFE材质，过程温度-40℃~150℃，耐腐蚀），波束角仅3°，完美匹配安装接管尺寸。
优化安装位置：将仪表移至罐顶偏离搅拌器约30°的位置，使波束避开搅拌叶片。对于某些难以垂直安装的点，利用万向结将探头角度调整至5°以内，确保信号垂直入射。
启用高级调试功能：
通过蓝牙APP（Radar Me）在现场不登高的情况下查看实时回波曲线；
启动“虚假回波学习”功能，标记并抑制由加热盘管产生的固定干扰峰；
适当调整增益和回波阈值，确保真实液位回波始终被锁定；
利用回波曲线分析功能，确认真实液位回波强度远高于噪声基线。
整改后，液位曲线平滑稳定，与人工检尺误差≤±2mm（达到SK-R800T标称精度），操作人员重新投用自动控制，项目圆满验收。

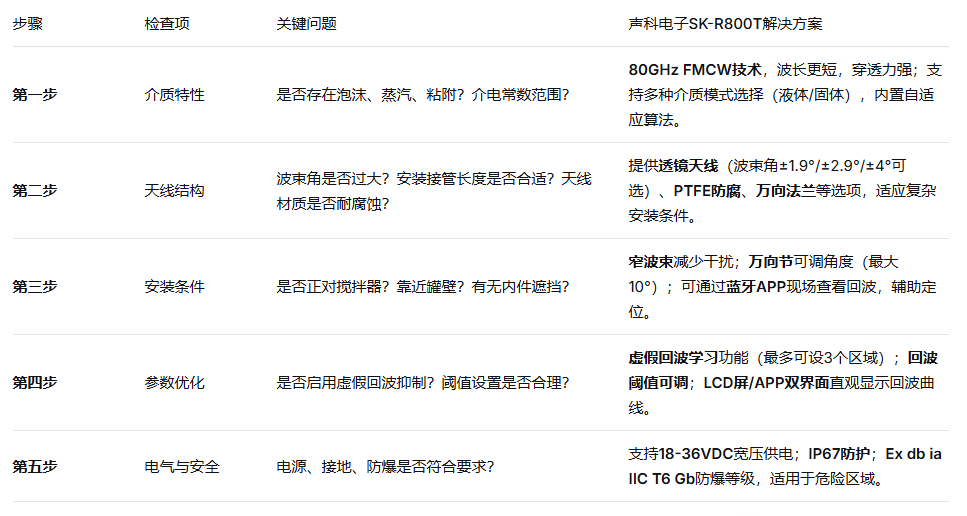

四、雷达液位计选型的实操检查清单（以声科电子SK-R800T为例）
当现场效果不理想时，建议按以下步骤快速自检，并对照SK-R800T的技术优势进行优化：
五、结论
从大量工程案例来看，雷达液位计现场表现不佳，绝大多数并非设备质量问题，而是选型阶段对介质特性、天线结构和安装条件评估不足。一旦选型逻辑回归正确，雷达技术的稳定性与可靠性便能充分发挥。
陕西声科电子SK-R800T系列80GHz FMCW雷达物位计，凭借其±2mm高精度、窄波束、PTFE防腐、蓝牙无线调试、多种过程连接等特点，为复杂化工工况提供了可靠的测量手段。它不仅解决了传统雷达在泡沫、蒸汽、内件干扰下的测量难题，更通过人性化的APP调试和丰富的诊断功能（如回波曲线分析、历史曲线、仿真输出等），大幅降低了现场安装与维护成本。
六、何时不宜“死磕”雷达？
客观而言，雷达并非万能。以下场合需谨慎选用：
极低介电常数介质（DK<1.5），如某些液化气、轻烃；
泡沫层极厚且频繁变化，泡沫完全吸收雷达波；
罐内结构异常复杂，且无法提供合适的安装位置。
此时，可考虑导波雷达、伺服液位计、外测式液位计等替代方案，或与雷达组合使用，确保测量可靠性。
