变送器接线方式的选择需结合具体应用场景、信号类型、抗干扰需求及成本等因素综合考量。以下从两线、三线、四线制的核心逻辑、适用场景及选择策略三方面展开分析：
一、核心逻辑与差异

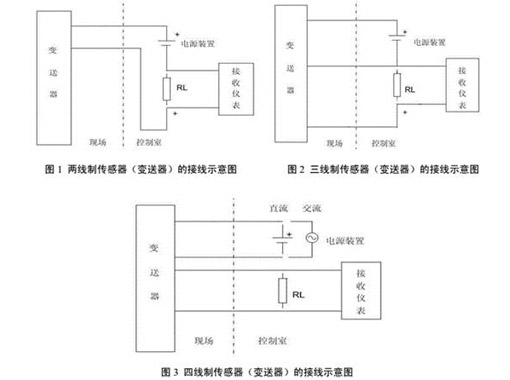

两线制（4-20mA电流信号）
原理：电源与信号共用两根导线（正负端），变送器通过电流环路传输信号（4mA代表0%，20mA代表100%）。
优势：抗干扰能力强（电流信号对线路压降不敏感），布线成本低（仅需2芯电缆），适合远距离传输（可达千米级）。
限制：需外部供电（通常为24V DC），负载电阻需匹配（如≤250Ω），无法直接输出电压信号。
三线制（电压/电流混合）
原理：通常为电源正端、信号正端、公共端（电源负/信号负）三根线。
优势：可兼容电压信号（如1-5V）或电流信号，抗干扰能力优于四线制，布线成本适中。
限制：信号传输距离受线路电阻影响（电压信号易衰减），需注意共地问题。
四线制（独立供电与信号）
原理：电源（2根线）与信号（2根线）完全分离，可输出电压或电流信号。
优势：抗干扰能力最强（信号与电源隔离），适合高精度、高稳定性需求（如实验室、精密控制）。
限制：布线成本高（4芯电缆），安装复杂度增加。

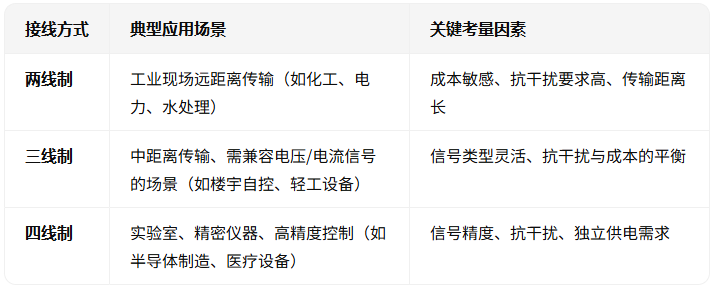

二、适用场景与选择策略
三、选择决策树
信号类型优先
需输出电流信号（如4-20mA）→ 首选两线制（抗干扰+远传）。
需输出电压信号（如1-5V）→ 三线制或四线制（避免电压衰减）。
传输距离与抗干扰
距离＞100米或强电磁干扰环境（如高压线附近）→ 两线制或四线制（电流信号或完全隔离）。
距离＜100米且环境良好→ 三线制（成本与性能平衡）。
成本与安装复杂度
预算有限、布线空间紧张→ 两线制。
高精度、低噪声需求→ 四线制（需额外考虑屏蔽与接地）。
系统兼容性
需与现有DCS/PLC系统匹配→ 确认系统支持的接线方式（如部分系统仅接受两线制输入）。
四、实操注意事项
两线制：确保电源电压稳定（如24V DC），负载电阻不超过变送器规格（如≤600Ω）。
三线制：避免“地回路”干扰，信号线与电源线分开布线，使用屏蔽电缆时单端接地。
四线制：电源与信号完全隔离，注意正负极性，避免短路。
通用原则：所有接线需符合防爆、防水等安全规范（如本安型变送器需配套安全栅）。
两线制是工业场景的“性价比之选”，三线制是“灵活平衡之选”，四线制是“高精尖之选”。选择时需结合信号类型、传输距离、环境干扰、成本预算及系统兼容性综合决策，必要时可咨询设备厂商或工程师进行验证。
