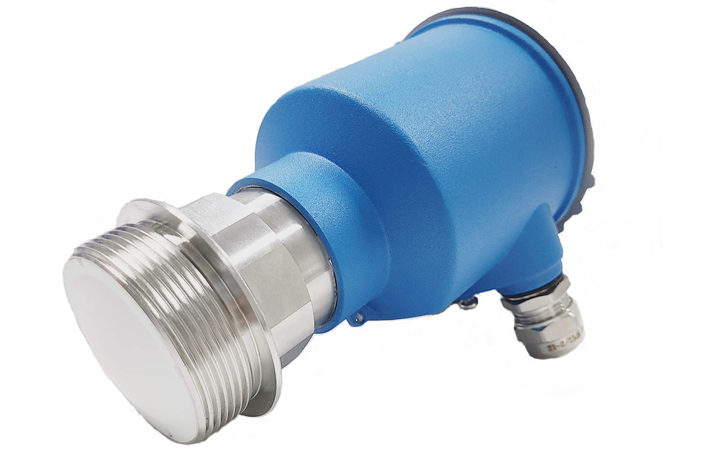

80GHz毫米波雷达物位计, 80GHz调频连续波雷达物位计

测量精度高,适用范围广,非接触式测量
80GHz高频雷达物位计具有测量精度高,适用范围广,非接触式测量等特点。可广泛应用于各种强腐蚀性、高粉尘介质的料位、液位测量。
80GHz雷达物位计 料位测量 雷达物位计厂家

  •  80GHz毫米波雷达物位计, 80GHz调频连续波雷达物位计
    调频连续波,适应性强
    调频连续波(FMCW)技术
    适用于测量液位和固体
    穿透性强,适用于高蒸汽和高粉尘的应用
  •  80GHz毫米波雷达物位计, 80GHz调频连续波雷达物位计
    测量精度高
    发射角为1度
    测量精度可达1mm
  •  80GHz毫米波雷达物位计, 80GHz调频连续波雷达物位计
    调试简单
    节省时间,无需填充或清空储罐
  •  80GHz毫米波雷达物位计, 80GHz调频连续波雷达物位计
    设置简单
    仅需设置两个参数就可以实现测量
  •  80GHz毫米波雷达物位计, 80GHz调频连续波雷达物位计
    多种语言支持
    多语言支持,回波显示,便于维修人员分析调试
  •  80GHz毫米波雷达物位计, 80GHz调频连续波雷达物位计
    测量不受环境影响,支持Hart,Modbus
    受诸如温度、压力、灰尘等工艺条件的影响
  •  80GHz毫米波雷达物位计, 80GHz调频连续波雷达物位计
    工作原理

           80GHz雷达物位计采用调频连续波(FMCW)技术,在扫频周期内发射频率变化的连续波,被物体反射后的回波与发射信号有一定的频率差,通过测量频率差可以获得目标与雷达之间的距离信息。

           雷达物位计,作为一种新兴的工业测量仪表,具有耐高温,耐高压,耐真空,穿透性强,受温度,蒸汽,粉尘等影响小的特点。


适用范围

  • 应用
    液位测量、料位测量(可适用于强腐蚀性介质)

  • 频率
    77GHz-81GHz
  • 被测处温度
    -40~+80
  • 环境湿度
    (0%~95%)RH
  • 防爆等级
    ExdiaIICT6Gb
  • 防护等级
    IP67
  • 应用
    液位测量、料位测量(可适用于强腐蚀性介质)

  • 频率
    77GHz-81GHz
  • 被测处温度
    -40~+80
  • 环境湿度
    (0%~95%)RH
  • 防爆等级
    ExdiaIICT6Gb
  • 防护等级
    IP67

技术参数

  • 通讯方式
    二线制
  • 量程
    10m,20m, 30m,
  • 测量误差
    ±2 mm
  • 信号输出
    4~20mA、HART、Modbus
  • 天线材料
    PTFE/PFA
  • 安装方式
    螺纹/法兰
  • 工作压力
    -1~16bar
  • 功率
    <0.5W(两线制)

产品资料

文件名称 文件类型 上传日期 文件大小 下载
80G雷达物位计说明书 PDF 2023-03-17 1.61MB download

应用场景

快速交付与全面支持

声科电子通过成熟的生产工艺链和综合的服务体系支持,为客户提供从产品选择到生产、售后等一系列的全程支持
